Kalip Tasima Arabasi ve Kalip Degistirme Arabasi
Hedin kalip tasima arabalari yukleme tarafi ve kaldirma seviyelerine gore birkac sekilde siniflandirilabilir. Bunlar kisaca:
Onden yuklemeli kalip tasima arabasi,
Yandan yuklemeli kalip tasima arabasi,
Yuksek kaldirma seviyeli kalip tasima arabasi,
Dusuk kaldirma seviyeli kalip tasima arabasi,
Yada
Alcak tablali kalip tasima arabasi,

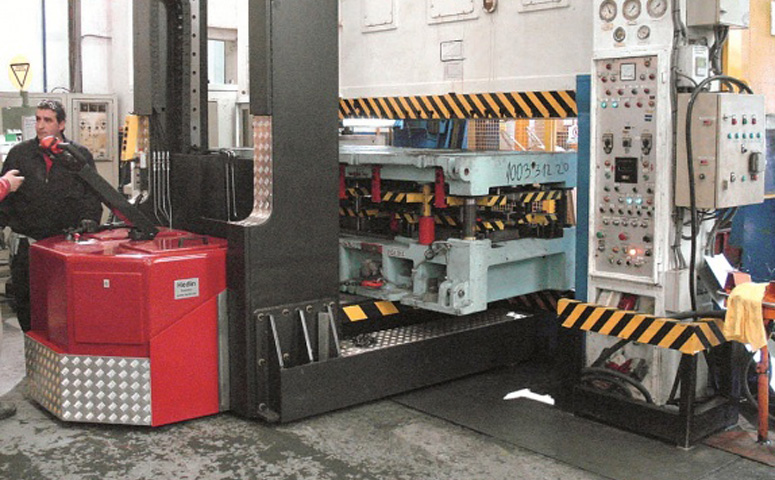

Onden yuklemeli kalip tasima arabalari, kalip tasima arabasinin prese yan olarak yaklasamadigi durumlarda kullanilir. Buna karsilik yandan yuklemeli kalip tasima arabalari ise kalip tasima arabasinin prese onden yaklamadigi durumlarda kullanilir. Hangi tip kalip tasima arabasinin kullanilacagi fabrika makina yerlestirme duzeni ile, ve tezgahlar arasi mesafe ile ilgilidir. Isletme kendisi icin en uygun kalip tasima arabasini isletme cercevesinde hesaplayarak talep eder.

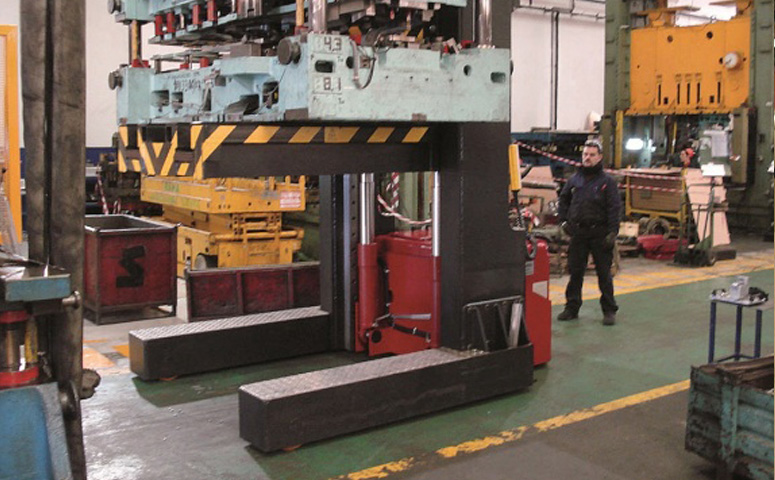

Kalip tasima arabalarinda, kalip tasima arabasinin kaldirma mesafesi tayini ise; kalip tasima arabasinin kullanim amacina gore degisiklik gosterebilir. Kalip tasima arabalari, sadece kalibin bir noktadan diger bir noktaya tasinmasi icin kullanilacagi gibi, kalip degistirme arabasi, kalip tasima arabasi, kalip istifleme arabasi olarakta kullanilabilir. Bu noktada kalip tasima arabasi ile istifleme yapilacaksa, istif raflarinin yuksekligi, pres tablalarinin yuksekligi gibi faktorler goz onune alinarak kaldirma yuksekligi tespit edilir.
Yuksek kaldirmali kalip tasima arabalari icin iki tip onerilebilir:

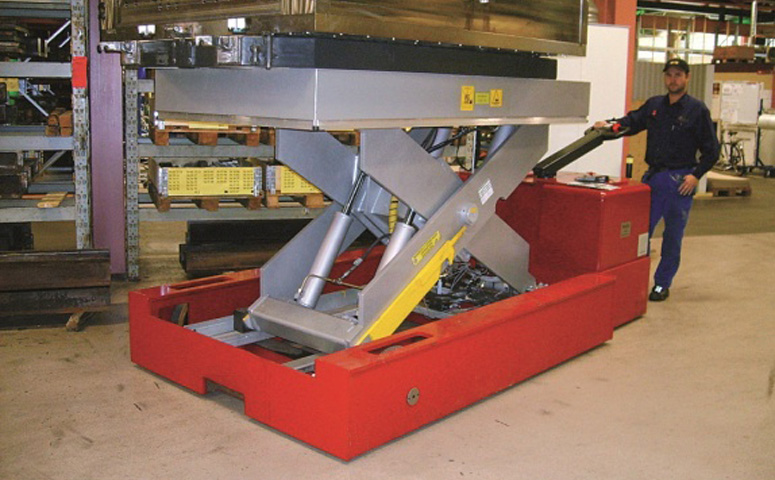

Makasli kalip tasima arabasi,
Hidrolik kolonlu kalip tasima arabasi,
Bazi pres tablalari yere cok yakin olur, bu durumda hidrolik tablali kalip tasima arabalari kullanilmasi uygun olur.
Ne tur bir kalip tasima arabasi kullanilacagina dair kesin bir kural yoktur, isletme sartlari goz onunde bulundurularak secim yapilir.
Kalip tasima arabalari, kalibi manuel olarak itme cekme seklinde olabilecegi gibi, motorize edilmis kalip itme cekme sistemi entegre edilebilir. Diger bir anlatimla kalip tasima arabalari manuel yukleme bosaltmali olabilecegi gibi motorize edilmis kalip yukleme bosaltma sistemi entegre edilebilir.

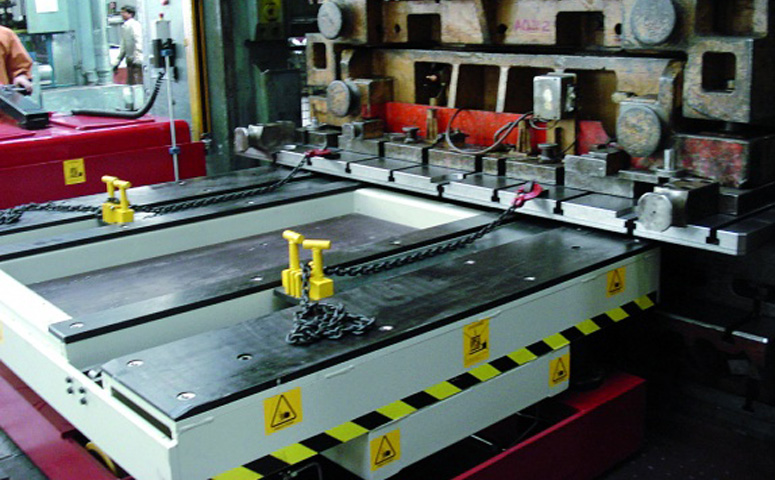

Kalip tasima arabalarinin uzerine kalibin rahatca kaydirilmasi amaci ile pnomatik kalip kaydirma makaralari eklenerek kalibin rahatca hareket ettirilmesi saglanir. Kalibin rahatca kaydirilmasi icin bircok yontem olabilir. Ayrica kalip tasima arabalarinin yukleme sirasinda hareket etmemesi icin prese kenetlenme sistemleri mevcuttur, bu sayede kalip tasima arabasina emniyetli bir sekilde yukleme bosaltma yapilabilir. Pnomatik kalip kaydirma sistemleri calisma ortami temizligi acisindan, isletme maliyeti acisindan daha elverisli oldugu icin, gittikce daha yaygin olarak kullanilmaktadir. Hidrolik kalip kaydirma makaralari, yag kacagi ve isletme maliyetlerinden dolayi gittikce daha az kullanilmaktadir, yerini pnomatik kalip kaydirma sistemlerine birakmaktadir.

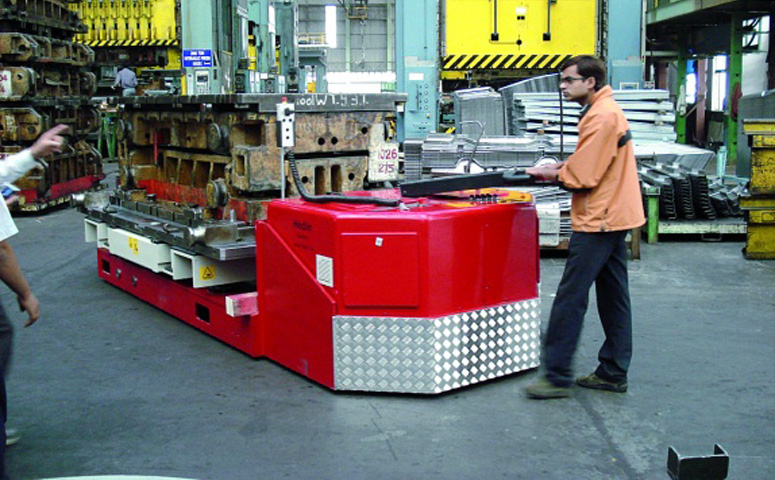

Hedin Kalip Tasima Arabasi;
Prese kenetlenme ozelligi mevcuttur,
Cok guclu itme-cekme kuvvetine sahiptir,
Radyo kontolu ile kullanabilabilir, arkasindan operator yuruyerek kullanabilir
Dar mekanda kullanabilme- kucuk donme capi ve keskin manevra yapabilme ozelligi
Emisyon sifir, tamamen elektrikli-akulu sistem
- Dengeleme agirligina gerek yok, dusuk agirlik
- Radio kontrol ve manuel kontrol mumkun
- Guvenli ve hatasiz tasima
- Uluslararasi standart komponentlerden imalat
- Musteri taleplerine gore ozel dizayn ve olculendirme
Kalip Tasima Arabasi ve Kalip Degistime Arabasi
Hedin kalip tasima arabalari yukleme tarafi ve kaldirma seviyelerine gore birkac sekilde siniflandirilabilir. Bunlar kisaca:
Onden yuklemeli kalip tasima arabasi,
Yandan yuklemeli kalip tasima arabasi,
Yuksek kaldirma seviyeli kalip tasima arabasi,
Dusuk kaldirma seviyeli kalip tasima arabasi,
Yada
Alcak tablali kalip tasima arabasi,
Onden yuklemeli kalip tasima arabalari, kalip tasima arabasinin prese yan olarak yaklasamadigi durumlarda kullanilir. Buna karsilik yandan yuklemeli kalip tasima arabalari ise kalip tasima arabasinin prese onden yaklasamadigi durumlarda kullanilir. Hangi tip kalip tasima arabasinin kullanilacagi fabrika makina yerlestirme duzeni ile, ve tezgahlar arasi mesafe ile ilgilidir. Isletme kendisi icin en uygun kalip tasima arabasini isletme cercevesinde hesaplayarak talep eder.
Kalip tasima arabalarinda, kalip tasima arabasinin kaldirma mesaesi tayini ise; kalip tasima arabasinin kullanim amacina gore degisiklik gosterebilir. Kalip tasima arabalari, sadece kalibin bir noktadan diger bir noktaya tasinmasi icin kullanilacagi gibi, kalip degistirme arabasi, kalip tasima arabasi, kalip istifleme arabasi olarakta kullanilabilir. Bu noktada kalip tasima arabasi ile istifleme yapilacaksa, istif raflarinin yuksekligi, pres tablalarinin yuksekligi gibi faktorler goz onune alinarak kaldirma yuksekligi tespit edilir.
Yuksek kaldirmali kalip tasima arabalari icin iki tip onerilebili:
Makasli kalip tasima arabasi,
Hidrolik kolonlu kalip tasima arabasi,
Bazi pres tablalari yere cok yakin olur, bu durumda hidrolik tablali kalip tasima arabalari kullanilmasi uygun olur.
Ne tur bir kalip tasima arabasi kullanilacagina dair kesin bir kural yoktur, isletme sartlari goz onunde bulundurularak secim yapilir.
Kalip tasima arabalari, kalibi manuel olarak itme cekme seklinde olabilecegi gibi, motorize edilmis kalip itme cekme sistemi entegre edilebilir. Diger bir anlatimla kalip tasima arabalari manuel yukleme bosaltmali olabilecegi gibi motorize edilmis kalip yukleme bosaltma sistemi entegre edilebilir.
Kalip tasima arabalarinin uzerine kalibin rahatca kaydirilmasi amaci ile pnomatik kalip kaydirma makaralari eklenerek kalibin rahatca hareket ettirilmesi saglanir. Kalibin rahatca kaydirilmasi icin bircok yontem olabilir. Ayrica kalip tasima arabalarinin yukleme sirasinda hareket etmemesi icin prese kenetlenme sistemleri mevcuttur, bu sayede kalip tasima arabasina emniyetli bir sekilde yukleme bosaltma yapilabilir. Pnomatik kalip kaydirma sistemleri calisma ortami temizligi acisindan, isletme maliyeti acisindan daha elverisli oldugu icin, gittikce daha yaygin olarak kullanilmaktadir. Hidrolik kalip kaydirma makaralari, yag kacagi ve isletme maliyetlerinden dolayi gittikce daha az kullanilmaktadir, yerini pnomatik kalip kaydirma sistemlerine birakmaktadir.

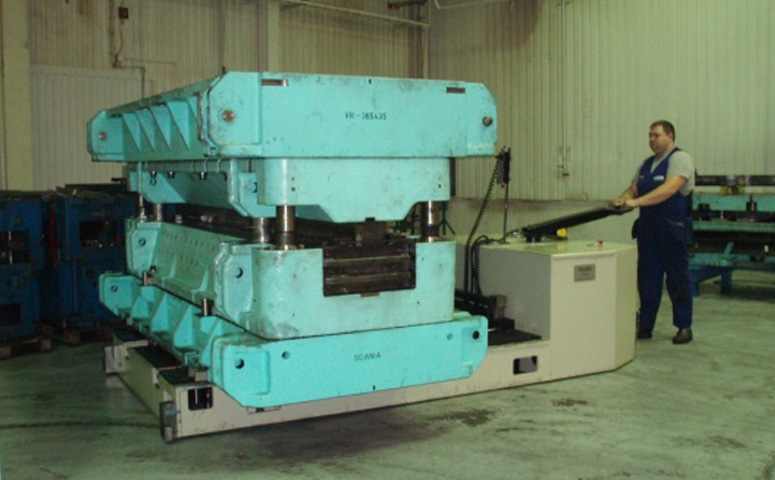

Hedin Kalip Tasima Arabasi;
Prese kenetlenme ozelligi mevcuttur,
Cok guclu itme-cekme kuvvetine sahiptir,
Radyo kontolu ile kullanabilabilir, arkasindan operator yuruyerek kullanabilir
Dar mekanda kullanabilme- kucuk donme capi ve keskin manevra yapabilme ozelligi
Emisyon sifir, tamamen elektrikli-akulu sistem
- Dengeleme agirligina gerek yok, dusuk agirlik
- Radio kontrol mumkun
- Guvenli ve hatasiz tasima
- Standart komponentlerden imalat
- Musteri taleplerine gore siparis usulu dizayn ve olculendirme

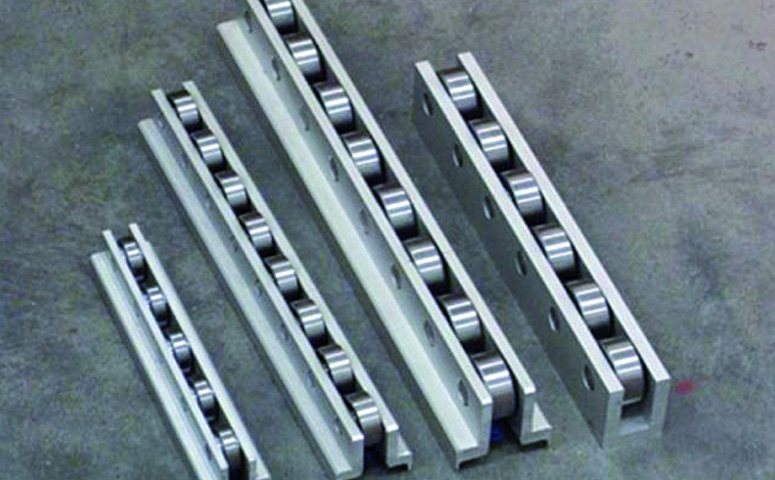

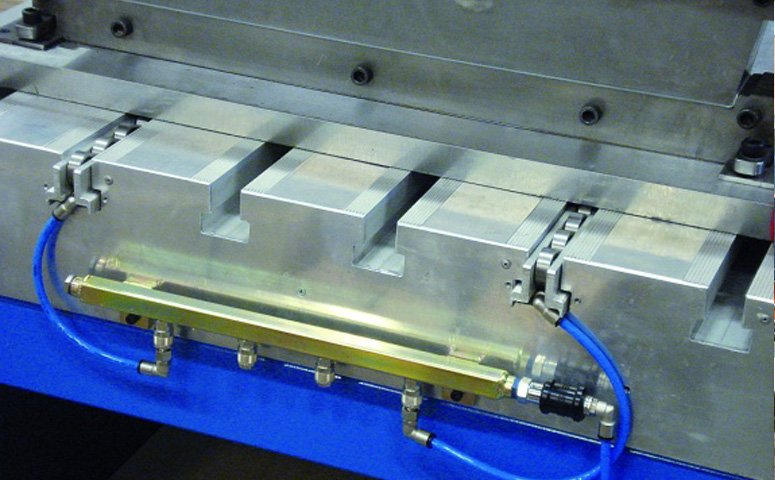

Pnomatik Kalip Kaydirma Makaralari
Hizli kalip degistime ekipmani olan pnomatik kalip kaydirma makaralari, kalip kaydirma rayi, kalip kaldirma-kaydirma rayi olarak ta bilinir. Presin yada kalip tasima arabasinin T kesitli kanallarina yerlestirilir. Pnomatik kalip kaydirma makaralari altinda, kalip kaydirma makarasini 3-4 mm kaldirilarak kalibin pres tablasindan temasini kesmek amaci ile hava yastiklari yerlestirilmistir. Hava yastigina verilen yaklasik 6 bar basincli hava ile kalip kaydirma mekanizmalari, yada kalip kaydirma raylari 3-4 mm yukari kalkarak kalibin pres tablasi ile temasini keser ve kalip kolayca kaydirilir. Kalip kaydirma mekanizmalarinin kaldirma gucu, komprosor havasinin basincina baglidir. Standart 6 barda kullanilmakla birlikte eger basinc 12 bara yukseltilirse, kalip kaldirma yada tasima sisteminin kapasitesi iki katina cikar. Kompresor basincini yukseltmek icin intensifier kullanilabilir.
Kalip kaydirma makaralari tezgahta var olan T kesitli oluklara cok kolay montaj edilebilir, pahali bir hidrolik tesisat ve montaj gerektirmez. Kalip kaydirma makaralari yada kalip kaydirma raylari 3 fakli boyutta imal edilir T-22,28,36 mm ve kaldirma kapasiteleri boyutlarina gore ve hava kaynaginin basincina gore degisir.
Kalip kaydirma raylarinin yada kalip kaydirma mekanizmalarinin iki farkli sekli mevcuttur:
Makarali kalip kaydirma: Kalibin yalniz bir eksende; ileri geri kaydirilmasina izin verir,
Bilyeli kalip kaydirma:Kalibin tum eksenlerde kaydirilmasina musade eder,
Montaji sadece birkac dakika alir ve hidrolik kalip kaydirma yada kalip kaydirma raylarinda oldugu gibi yagin etrafa yayilmasi gibi bir sorun olmaz. Pnomatik kalip kaydirma makaralarini yada kalip kaydirma raylarini tarafimizdan temin edebilirsiniz.

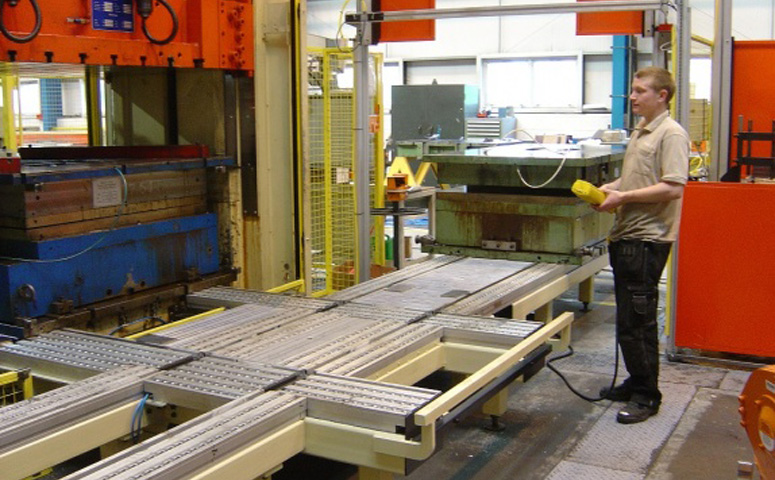

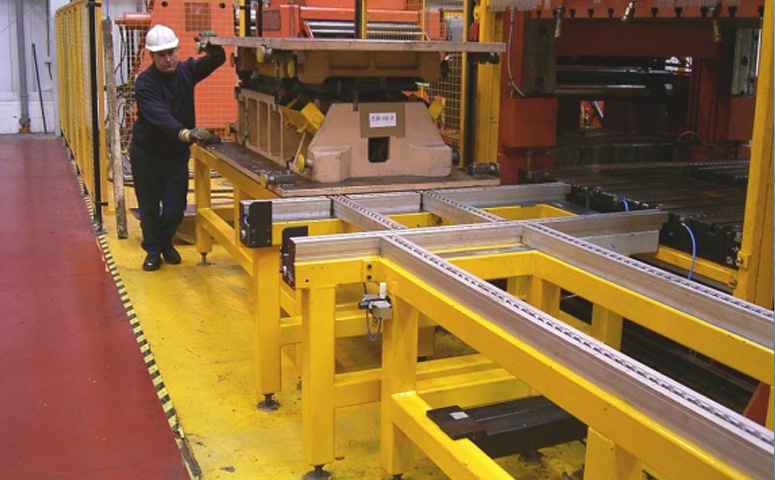

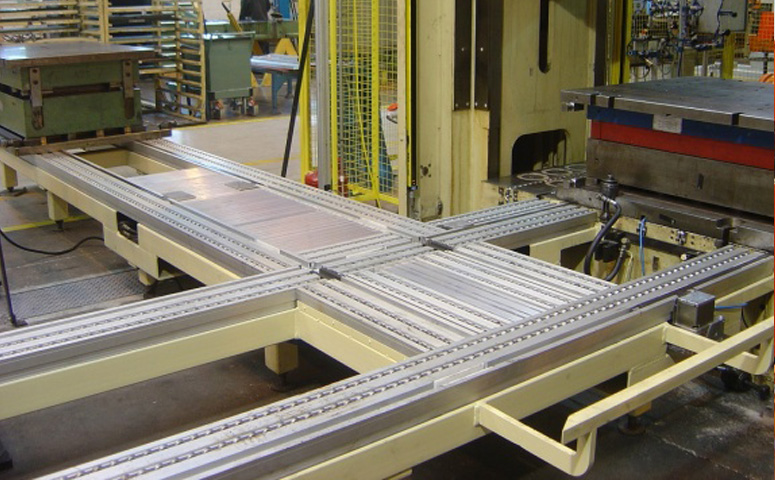

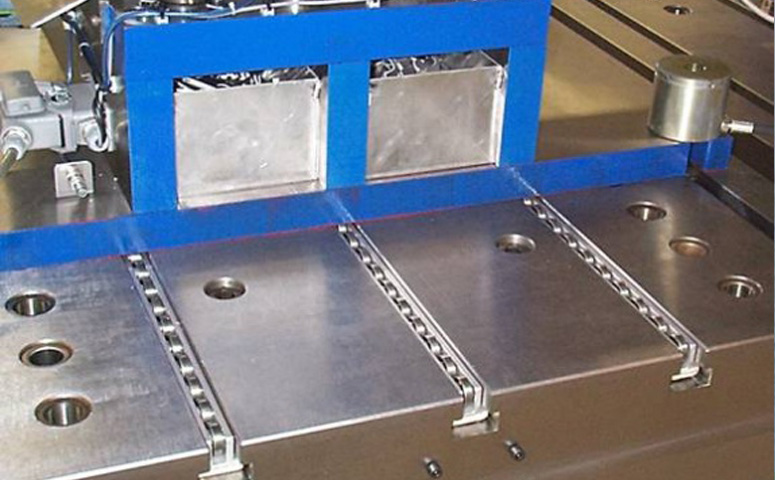

Hizli Kalip Degistirme Tezgahlari-T-tabla
Hizli Kalip degistime tezgahlari yada diger bir adiyla T-Tabla, pnomatik kalip kaydirma makaralarinin bir araya getirilmesi ile olusturulmus, T seklinde bir tabladan meydana gelir.
T-tablanin bir kenarinda degistirilecek kalip hazirlanirken, presde kalip calismasina devam eder. Degistirme sirasinda mevcut calisan kalip kalip kaydirma makaralari uzerinde kaydirilarak T tablanin bir kenarina kaydirlir, halihazirda T tablanin diger ucunda hazirlanmis kalip ise direk kaydirilarak pres tablasina surulur.
T-tablalar manuel olarak insan gucyle kaydirmali olarak yada motorize edilmis yukleme bosaltma sistemli olarak dizayn edilebilir.. Agir kalip tasimalari icin motorize tercih edilirken 5-6 tona kadar agirliklar icin genelde insan gucuyle itme cekmeli hizli kalip degistime tezgahlari tercih edilir. Hizli kalip degistirme sistemi olan T Tabla ile 3-4 dakika icinde kalip degistirilerek pres calismaya hazir hale getirilir.
